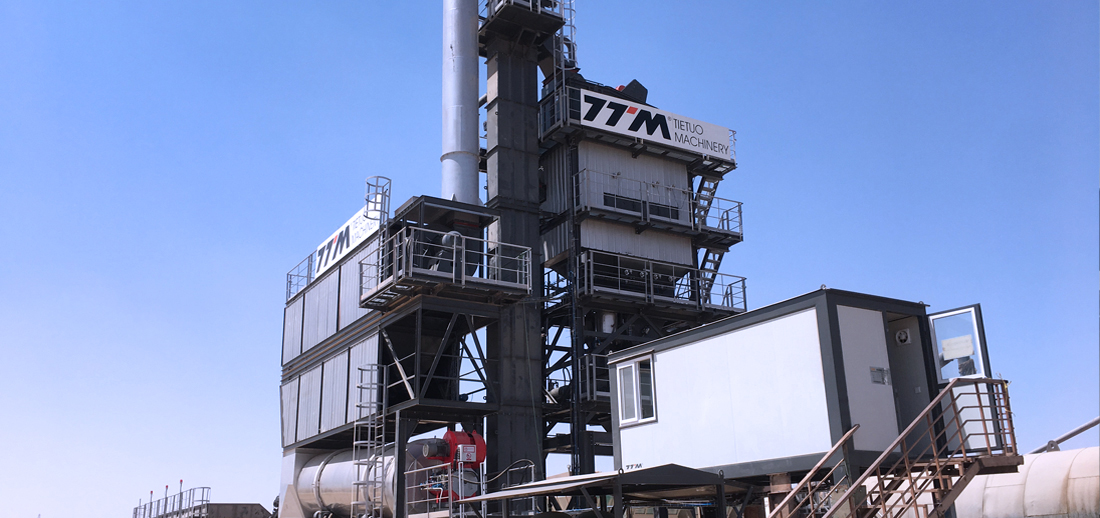

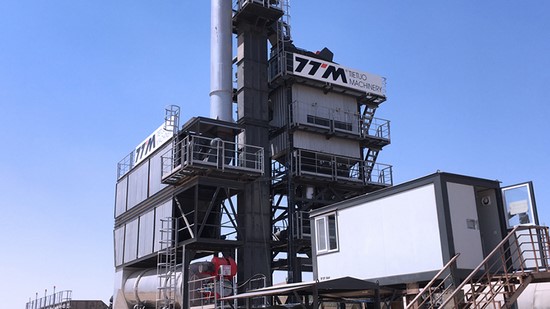

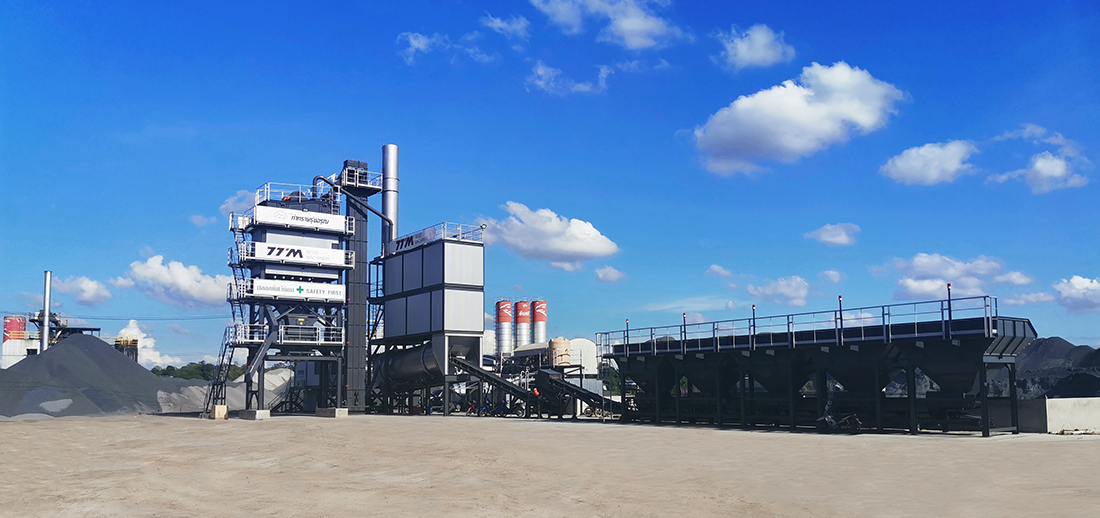

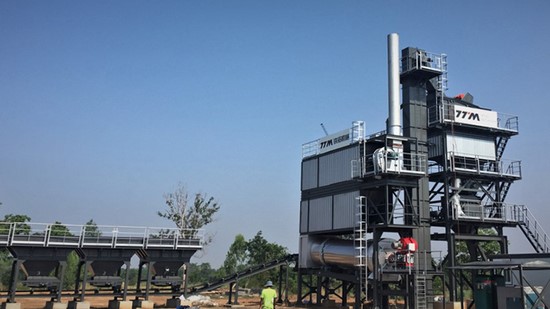

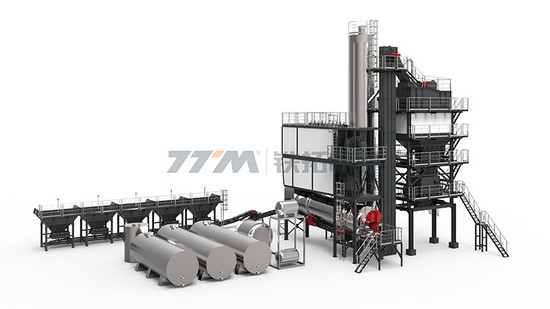

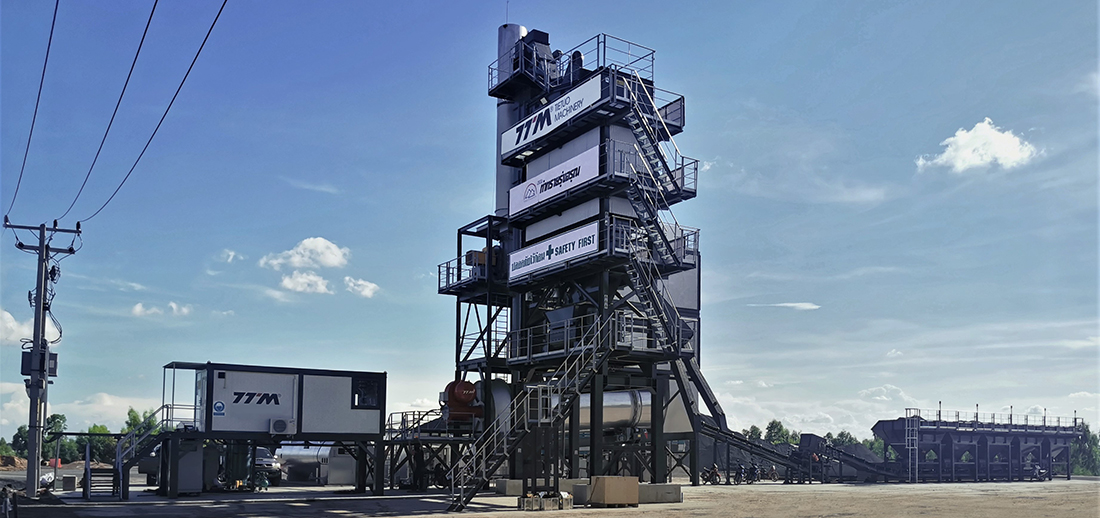

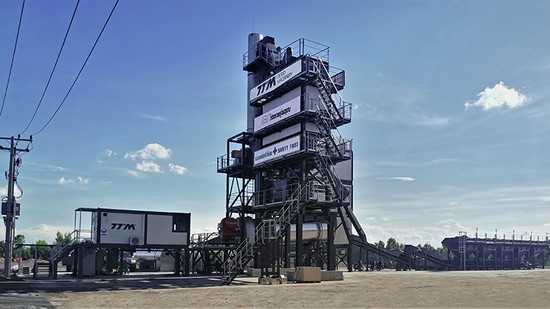

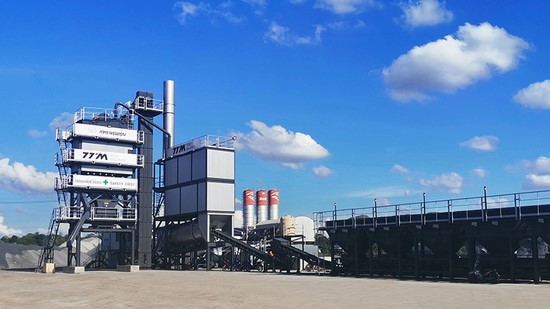

Estrutura robusta sem silo de armazenamento de asfalto acabado, configurações simples, tamanho reduzido
Modelo: LB Tipo fixo (compartimentos separados para produtos acabados)

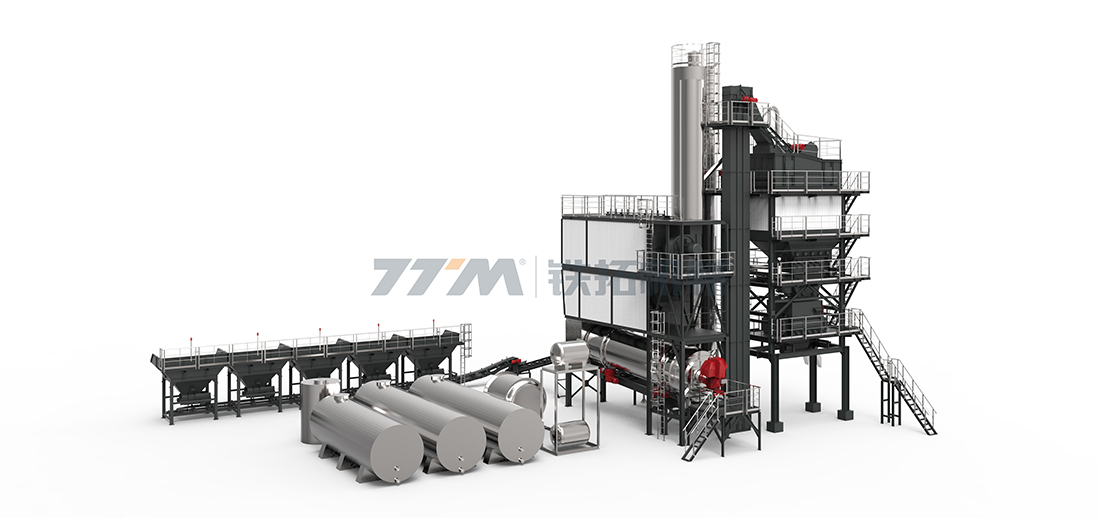

Principais aplicações da usina de mistura de asfalto
Também chamada de misturadora de asfalto ou usina de dosagem de asfalto, este tipo de equipamento de concreto é amplamente utilizado para obras de construção de estradas de asfalto de alta qualidade.

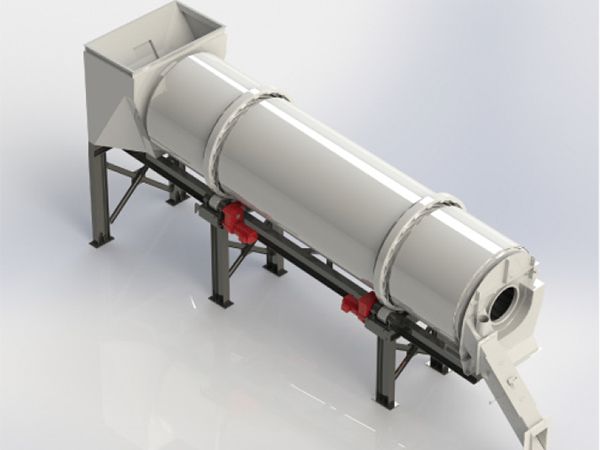

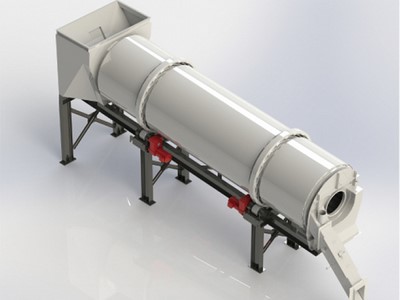

O secador rotativo é integrado com queimador e coletor de pó tipo saco. O tambor rotativo e as pás são feitos de material de liga resistente ao desgaste, enquanto o anel de apoio e a roda do munhão são construídos através de um processo de forjamento. A superfície externa do secador de tambor é isolada por lã de silicato de alumínio e coberta com painel de aço inoxidável para reduzir a perda de calor e garantir um alto desempenho de proteção ambiental.

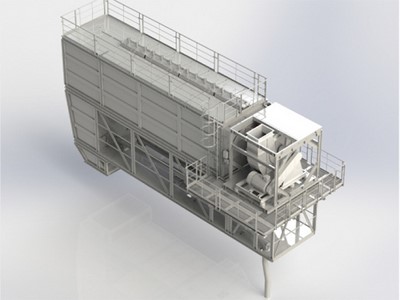

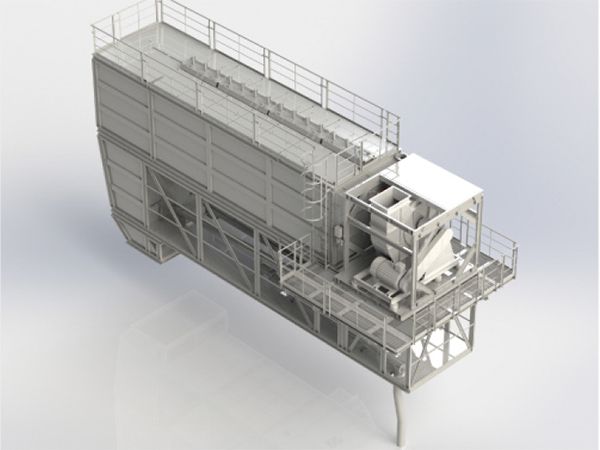

O sistema de coleta de poeira é instalado acima do secador de tambor, economizando muito espaço e restringindo com eficiência a perda de calor do sistema de dutos. O design modular do sistema de coleta de poeira facilita o transporte e a instalação.

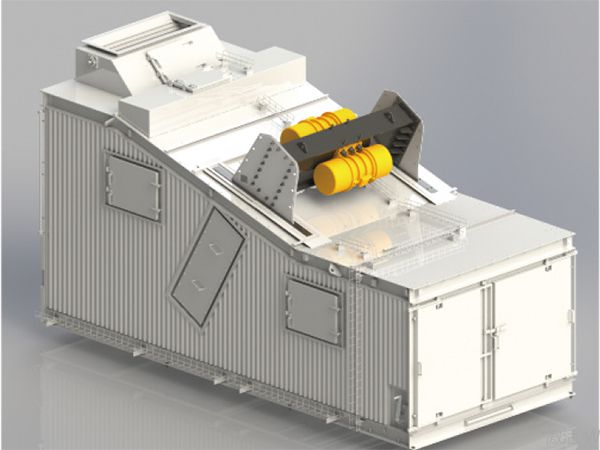

A peneira vibratória utilizada nesta usina misturadora de asfalto é de movimento linear, de marca italiana, com acionamento de vibração dupla, garantindo operação suave e sem manutenção. A malha da peneira pode ser facilmente trocada simplesmente empurrando e puxando. O corpo da peneira possui uma camada de isolamento para melhorar a eficiência energética e reduzir o ruído.

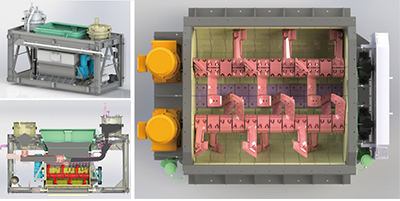

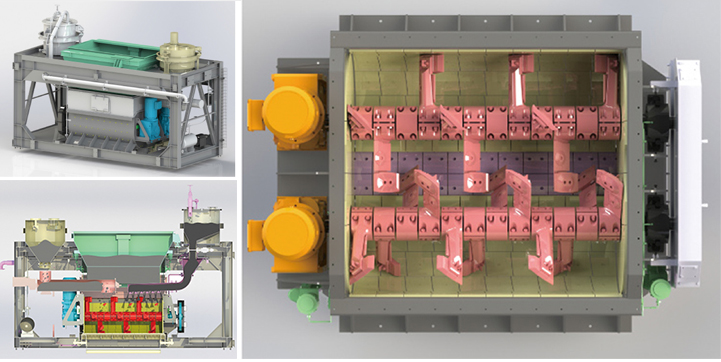

O misturador de pás de eixo duplo, ou misturador pugmill, utiliza dois eixos rotativos horizontais com várias pás para misturar asfalto e agregados na câmara de mistura. Com a disposição otimizada das pás de mistura em ambos os eixos, a eficiência de mistura do sistema é bastante aprimorada, garantindo a confiabilidade e a estabilidade do misturador. Cada porta de acesso possui fechadura para garantir a segurança do operador. A camisa de óleo térmico é fornecida para retenção de calor. Existem conexões para adicionar aditivos.

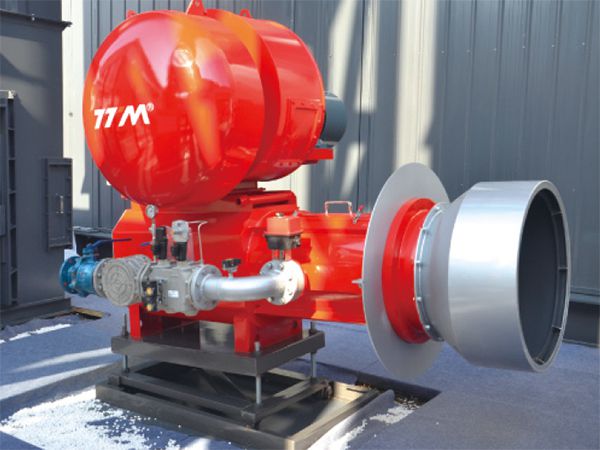

Nosso queimador atomizador desenvolvido internamente pode atingir a proporção ideal de ar/combustível por meio do controle digital preciso da pressão e frequência do óleo, permitindo que as dimensões da chama se adaptem aos parâmetros do tambor, reduzindo assim o consumo de combustível. O sistema de controle integrado do queimador e do misturador torna a operação fácil, segura e confiável. Diesel, óleo pesado e gás natural são opções de combustível aplicáveis.
Sistema de espuma de asfalto e mistura quente
Este sistema apresenta um design modular, proporcionando fácil instalação. A bomba de pistão de diafragma fornece água de alta pressão como agente espumante ao asfalto, e grandes microbolhas são formadas quando a água é misturada com o asfalto. Essas microbolhas são retidas durante todo o processo de mistura até o processo de pavimentação e compactação, reduzindo significativamente o consumo de combustível.
Sistema de controle
O controle de redundância dupla, combinado com o sistema PLC, oferece maior confiabilidade, segurança e conveniência no desempenho da operação automática.
O sistema de controle é configurado com funções de aviso de falha, diagnóstico automático, monitoramento em tempo real e manutenção remota para garantir ainda mais uma operação fácil e segura.
| Modelo | | | | | | | | |
| Capacidade nominal (t/h) | 64 | 80 | 96 | 120 | 160 | 240 | 320 | 400 |
| Sistema de alimentação a frio | O número de compartimentos de alimentação a frio pode ser configurado de acordo com as necessidades do cliente. | |||||||
| Número de silos de alimentação a frio | 3 | 4 | 4 | 4 | 5 | 6 | 6 | 6 |
| Volume de cada silo (m³) | 8 | 8 | 8 | 8 | 8 | 15 | 15 | 18 |
| Diâmetro do tambor do secador (m) | 1.54-1.74 | 1.75 | 1.75 | 1.95 | 2.25 | 2.5 | 2.7 | 3 |
| Comprimento do tambor do secador (m) | 6.5 | 7 | 7 | 8 | 9 | 10 | 10 | 12 |
| Queimador do secador | Opcional: diesel, diesel + óleo pesado, pó de carvão, gás natural, óleo + gás (conforme solicitação do cliente) | |||||||
| Energia do queimador (MW) | 7.9 | 9.8 | 11.8 | 14.8 | 19.7 | 29.6 | 39.4 | 49.4 |
| Sistema de coleta de poeira | Ciclone + água, ciclone + filtro de mangas | Ciclone + água, ciclone + filtro de mangas | ||||||
| Área de filtragem do filtro de mangas (m²) | 320 | 360 | 440 | 510 | 650 | 920 | 1200 | 1500 |
| Torre de mistura | ||||||||
| Número de silos quentes | 4 | 5 | 6 | 6 | 6 | |||
| Volume do silo quente (m³) | 7 | 12 | 25 | 28 | 50 | 80 | ||
| Capacidade do misturador (kg) | 800 | 1000 | 1200 | 1500 | 2000 | 3000 | 4000 | 5000 |
| Transmissão | Caixa de câmbio dupla (sincronização de marchas) | |||||||
| Armazenamento do asfalto acabado | Armazenamento inferior/armazenamento lateral | |||||||
| Volume do silo de armazenamento inferior (t) | 30 | 50 | 50/100/200 | 100/150/300 | ||||
| Sistema de alimentação de enchimento | ||||||||
| Volume do silo de enchimento recuperado (m³) | 30/12 (Armazenamento inferior) | 30/12 (Armazenamento inferior) | 30/12 (Armazenamento inferior) | 30/12 (Armazenamento inferior) | ||||
| Volume do silo de enchimento mineral virgem (m³) | 20 | 30 | 30 | 50 | 50 | 80 | ||
| Sistema de abastecimento de betume | Aquecimento elétrico, aquecimento rápido dentro do tanque, aquecimento a óleo térmico (carvão/óleo/gás) | Aquecimento elétrico, aquecimento rápido dentro do tanque, aquecimento a óleo térmico (carvão/óleo/gás) | ||||||
| Volume do tanque de betume (m³) | 1×50 | 2×50 | 3×50 | 4×50 | ||||
| Sistema de abastecimento de óleo pesado | Aquecimento elétrico, aquecimento a óleo térmico (carvão/óleo/gás) | |||||||
| Tanque de diesel (m³) | 1×10 | |||||||
| Energia total (kW) | 45 | 55 | 75 | 90 | 110 | 160 | 185 | 220 |
A Fujian Tietuo Machinery Co. Ltd., abreviada como Tietuo, foi fundada em julho de 2004. Desde então, dedica-se ao desenvolvimento, à fabricação e à comercialização de produtos para mistura de asfalto. Nesse período, aperfeiçoou suas tecnologias de fabricação e diversificou sua linha de produtos. Atualmente, a empresa fornece uma série abrangente de produtos, incluindo usinas de mistura de asfalto, usinas auxiliares de reciclagem estacionárias, usinas de argamassa seca e sistemas de trituração e peneiramento de RAP.
A empresa aperfeiçoou e expandiu suas linhas de produção de usinas de mistura de asfalto e de reciclagem de RAP desde sua fundação. Hoje, a Tietuo é uma base nacional de fabricação de usinas de mistura de asfalto e de equipamentos de reciclagem de RAP.
