O secador de tambor opera em contrafluxo para alcançar alta eficiência térmica e menor consumo de combustível. O tambor é caracterizado por grande diâmetro, baixa velocidade de rotação e pequeno ângulo de inclinação, garantindo que o material RAP seja aquecido suavemente no tambor rotativo e menos propenso ao envelhecimento. Quando o tambor está girando, as aletas ao longo de seus lados mantêm os agregados rolando sem grudar e permitem a autolimpeza.
Este gerador de ar quente adota um design vertical com revestimento de fibra cerâmica, apresentando absorção de calor extremamente baixa, menor nível de ruído e fácil manutenção. A estrutura compacta resulta no comprimento reduzido do equipamento, proporcionando alta flexibilidade na utilização do espaço e menor área ocupada.
O sistema de pré-mistura é usado para misturar o material RAP com agentes de reciclagem. Uma unidade de comutação manual está disponível para permitir que o usuário alterne livremente entre a pré-mistura e a alimentação direta. Problemas de aderência de material e fumaça podem ser evitados com eficiência.

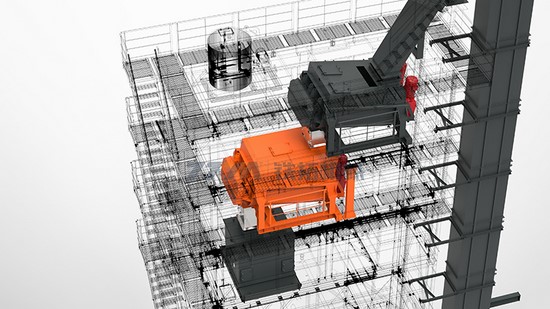

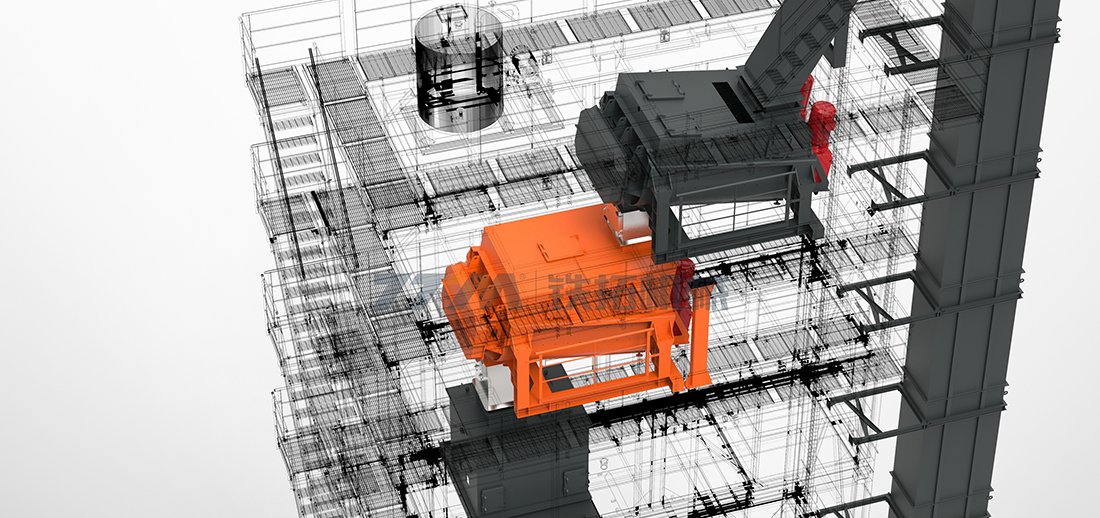

O misturador é equipado com 4 caixas de engrenagens para fornecer força motriz suficiente. A câmara de mistura de eixo duplo com disposição racional das pás permite maior eficiência de mistura. A mistura homogênea de asfalto pode ser descarregada rapidamente através de uma porta de descarga do tipo rotativa.

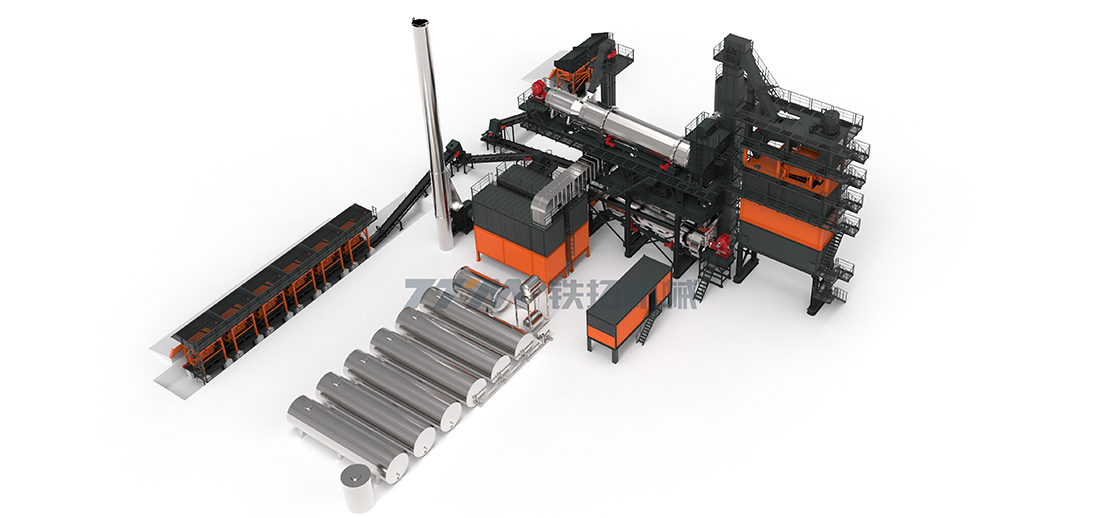

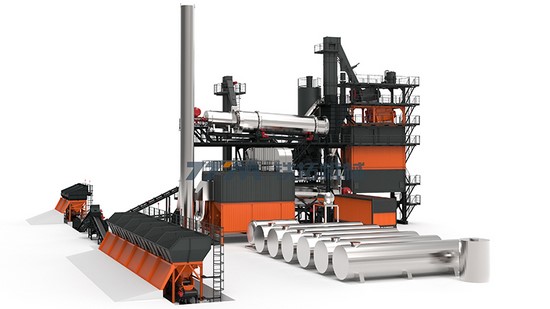

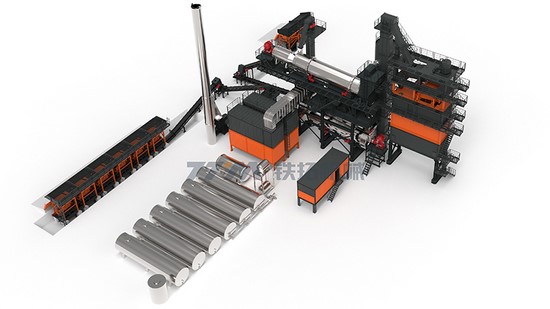

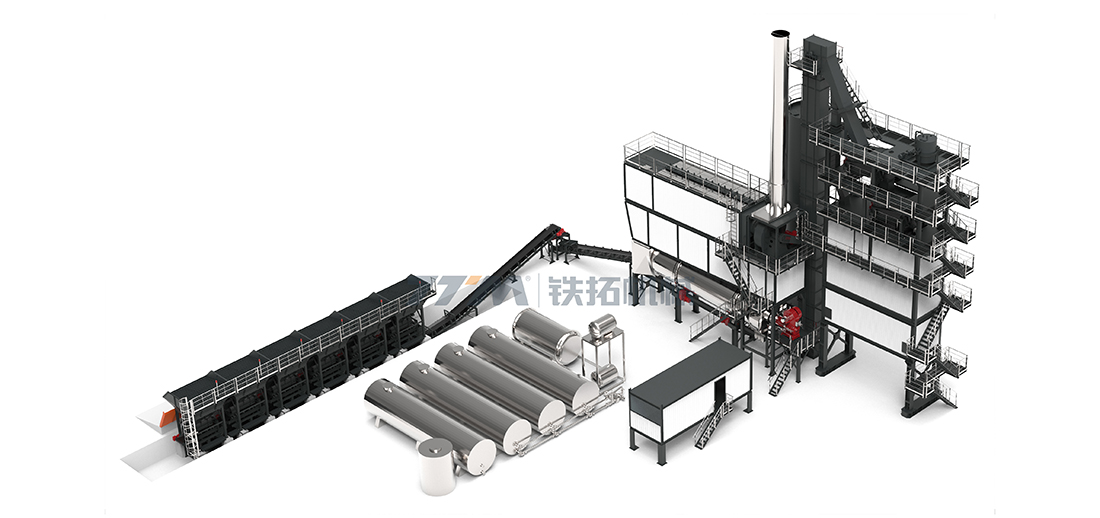

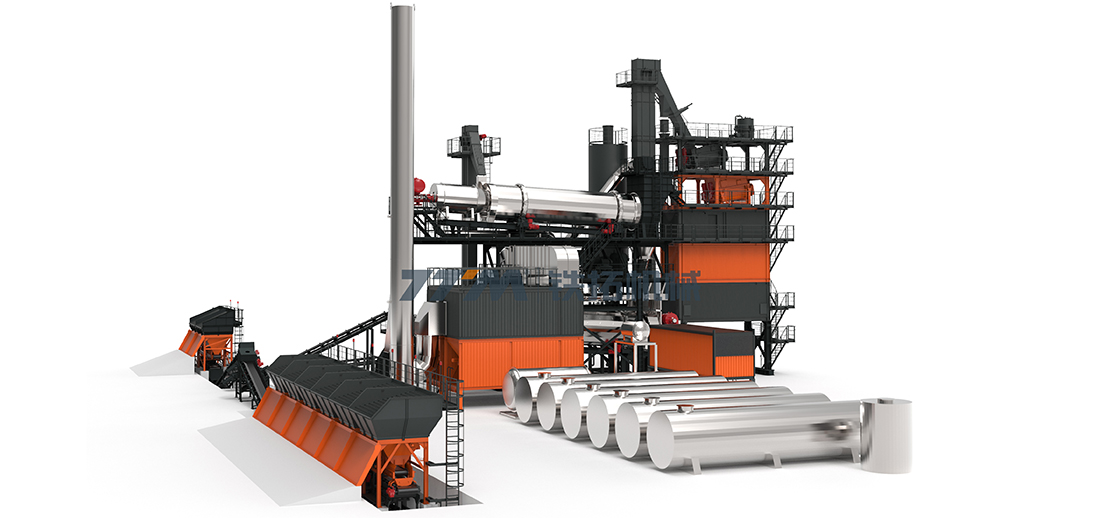

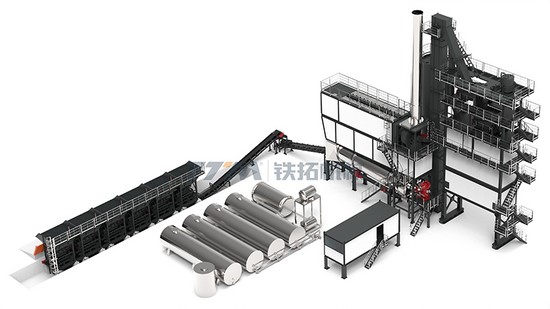

A usina de reciclagem de asfalto ecológica da série TSEC utiliza uma estrutura modular fechada para evitar a propagação de poeira e partículas soltas para outras áreas de trabalho, e a porta deslizante ergonômica facilita a operação. Medidas de controle de poeira são adotadas em silos de alimentação a frio, correia transportadora sob silos e área de carregamento de caminhões, garantindo que as usinas de mistura de asfalto atendam aos requisitos de conformidade ambiental.
| Modelo | | | | | | | |
| Capacidade de agregado virgem (t/h) | 120 | 160 | 240 | 240 | 320 | 320 | 400 |
| Capacidade de material RAP (t/h) | 80 | 120 | 120 | 160 | 160 | 240 | 240 |
| Proporção recomendada de RAP | 50% | 50% | 37.50% | 50% | 40% | 60% | 50% |
| Capacidade de agregado virgem com RAP (t/h) | 140~160 | 200~240 | 280~320 | 280~320 | 360~400 | 440~480 | 480~520 |
| Modelo de secador de tambor (agregado virgem) | GT120 | GT160 | GT240 | GT320 | GT400 | ||
| Diâmetro do tambor do secador (m) | 1.95 | 2.25 | 2.5 | 2.7 | 3 | ||
| Comprimento do tambor do secador (m) | 8 | 9 | 10 | 10 | 12 | 12 | |
| Energia do queimador (MW) | 11.8 | 19.7 | 21.3 | 27.8 | 35.5 | ||
| Área de filtragem do filtro de mangas (m²) | 650 | 920 | 1200 | 1500 | 1940 | 1940 | |
| Capacidade do misturador (kg) | 2000 | 3000 | 4000 | 5500 | 7500 | ||
| Transmissão do misturador | Caixa de câmbio dupla | Caixa de câmbio quádrupla | |||||
| Modelo de secador de tambor (material RAP) | RGT80 | RGT120 | RGT120 | RGT160 | RGTC240 | ||
| Diâmetro do tambor do secador (m) | 2.25 | 2.5 | |||||
| Comprimento do tambor do secador (m) | 8 | 10 | 12 | ||||
| Energia do queimador (MW) | 9.8 | 14.8 | 19.7 | 21.3 | |||
| Câmara de combustão (diâmetro × comprimento) | ø1.8×4.2 | ø2×4.2 | ø2.5×11 | ||||
| Armazenamento de RAP (t) | 9 | 12 | |||||
| Capacidade do misturador RAP (kg) | 1000 | 1500 | 2000 | 3000 | |||
| Tratamento de emissões | Combustão secundária no secador de materiais virgens | ||||||
| Alimentação de RAP ao misturador | Alimentação direta (o misturador é instalado abaixo do sistema de pesagem RAP, sem calha de alimentação) | ||||||
A Fujian Tietuo Machinery Co. Ltd., abreviada como Tietuo, foi fundada em julho de 2004. Desde então, dedica-se ao desenvolvimento, à fabricação e à comercialização de produtos para mistura de asfalto. Nesse período, aperfeiçoou suas tecnologias de fabricação e diversificou sua linha de produtos. Atualmente, a empresa fornece uma série abrangente de produtos, incluindo usinas de mistura de asfalto, usinas auxiliares de reciclagem estacionárias, usinas de argamassa seca e sistemas de trituração e peneiramento de RAP.
A empresa aperfeiçoou e expandiu suas linhas de produção de usinas de mistura de asfalto e de reciclagem de RAP desde sua fundação. Hoje, a Tietuo é uma base nacional de fabricação de usinas de mistura de asfalto e de equipamentos de reciclagem de RAP.
